网点增大如何控制？这套补偿校正方案超实用
单张纸胶印的网点增大补偿方法一般是先印刷一套测试版，确定最佳密度，再控制墨量达到最佳密度的要求，印刷青品黄黑四色梯尺，获得当前条件下的印刷阶调复制曲线，然后再结合标准阶调复制曲线要求，对网点增大进行补偿。然而，这一套方法用在报业轮转胶印上存在很大困难。由于轮转胶印机的印刷速度快、输墨系统的匀墨性能远不如单张纸胶印机，并且在调试印刷过程中无法停机，若要将印刷版面密度校正至既定标准，不仅会耗费大量纸张，而且操作难度极大，甚至无法实现。本文旨在探讨适合于报纸印刷的网点增大特征检测方法，并提出一种实现补偿校正的方案。
设计测试版
报业轮转胶印的印刷特性稳定性较差，根据以往经验，即便设备、材料等条件保持不变，不同时间印刷的样张、同一样张版面不同位置检测得到的网点增大值，往往存在较大差异。若仅以单张样张某一局部位置的网点增大值，作为当前印刷条件下的典型网点增大特性，往往与实际情况存在较大偏差。因此，本文设计了如图1所示的测试版，通过对不同时间、不同位置的网点增大值进行大量检测，获取更具代表性的特征。

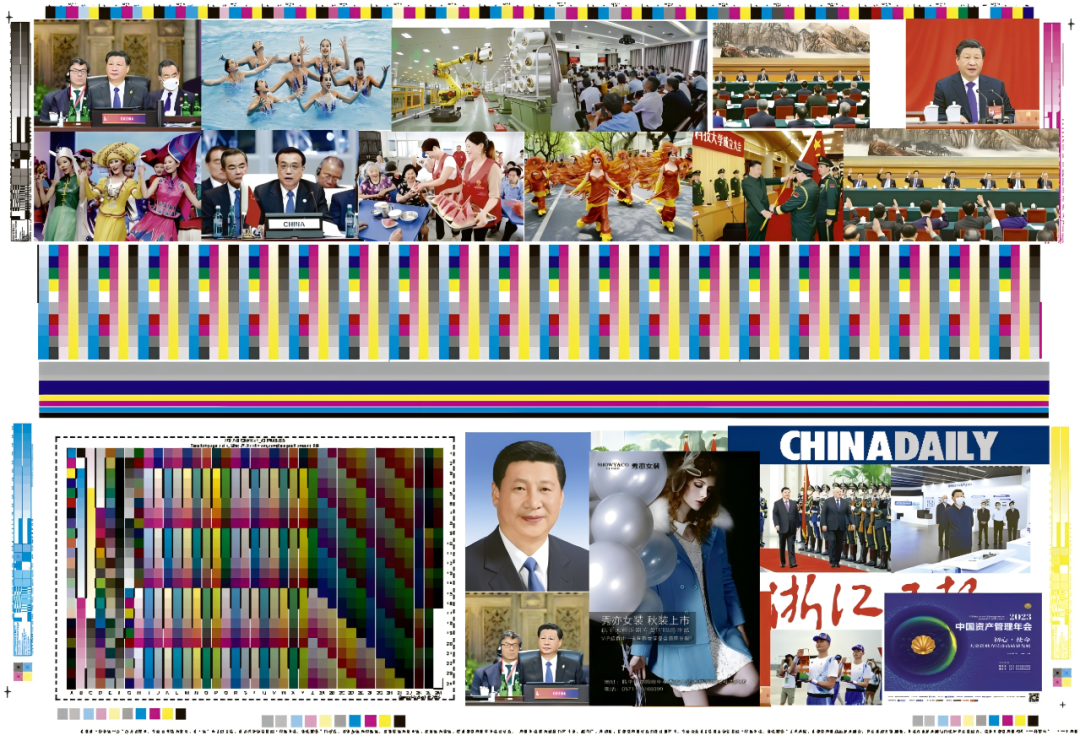

图1 报纸印刷测试版
在测试版的拖稍部位设计了一条包含多个墨区的控制条（如图1上部所示），该控制条共设有18个墨区。测试印刷过程中，一边抽取报纸样张检测控制条，一边根据检测结果（如图2所示）调整墨量，使青、品、黄、黑四色密度尽量均匀分布，且与标准密度的偏差控制在合理范围内。
标准密度既可采用国家标准推荐值，也可自定义，同时需结合油墨干湿密度差进行调整。如图2所示，若考虑干湿密度差的影响，本文假定青色标准密度设定为0.94，则当前样张第1墨区与第18墨区密度偏高，需减少墨量；其余墨区密度偏低，需增加墨量。抽取调试印刷过程中不同时间段的测试样张，待其干燥后，留作后续网点增大特征分析使用。

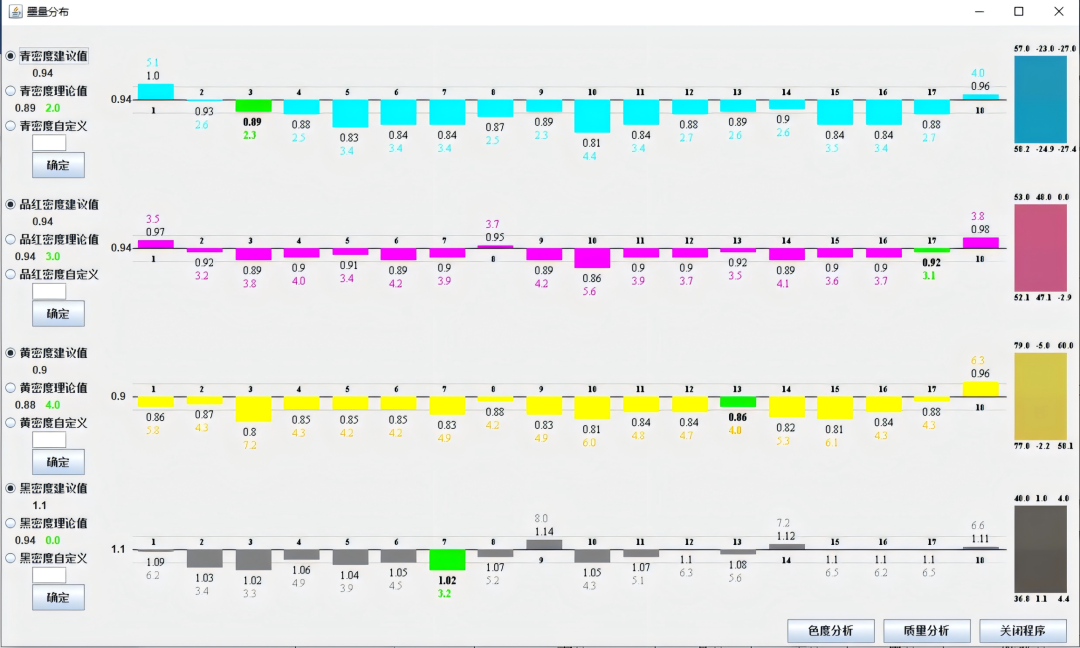

图2 青品黄黑四色密度分布图
检测与分析阶调复制曲线
测试版的中间部位设置有20组测试单元（如图1中间部位所示），每组单元均包含青、品、黄、黑四色梯尺，梯尺相邻梯级的网点间距为10%。利用扫描式检测仪器检测每个色块的密度，再计算各组单元青、品、黄、黑四色的网点增大值。以青色为例，检测结果如图3所示，图3下部为该样张上青色沿轴向的密度分布，上部为各单元30%、50%、70%网点处的增大情况。

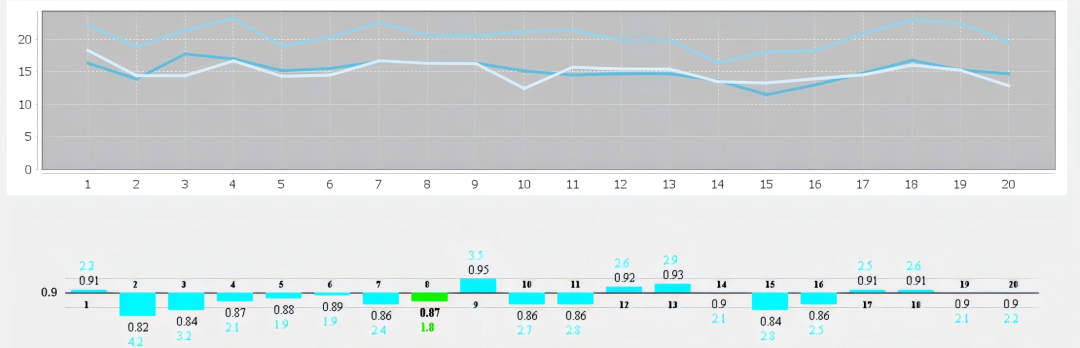

图3 青色网点增大分布图
由图3可知，本文以干密度0.90作为青色基准密度，尽管在测试印刷过程中已对输出墨量进行调整，但密度分布仍存在一定偏差。受轴向不同位置墨量差异、水量分布、机器性能等因素影响，品红色在同一样张上沿轴向不同位置的网点增大存在较大偏差。例如，第9单元50%网点处的增大值为28%，而第20单元50%网点处的增大值约为21%；若对比不同时刻的样张，网点增大的波动范围则更大。因此，仅取某一张样张局部位置的网点增大值作为当前印刷条件的典型特征，往往不够合理。
本文采用的方法是：选取5张及以上不同时刻的样张，测量每张样张各单元的网点增大值。以5张样张为例，可获得青、品、黄、黑四色各100个单元的网点增大值。考虑到密度增加会显著促进网点增大，以基准密度为参照，根据实测密度偏离基准密度的程度，对100个单元各梯级的网点增大值求加权平均值。
计算公式如下：当|Dij-D0|<0.1时，∆Dij=|Dij-D0|；当|Dij-D0|≥0.1时，∆Dij=0.1。其中，Dij代表第i张样张的第j单元的密度，D0代表某一色的基准密度。
再根据密度偏差值∆Dij，计算加权平均网点增大值。计算公式如下：∆F=∑[(0.1-∆Dij )∆Fij]/∑(0.1-∆Dij ) 。其中，∆Fij代表第i张样张的第j单元的网点增大值，∆F代表样张的加权平均网点增大值。
由于印刷实际生产中密度通常取小数点后两位，当实测密度偏离基准密度为0、0.01……0.09、0.10时，权重分别取100%、90%……10%、0。相比于只取某一张样张某一局部位置的网点增大作为当前条件下的典型特征，通过检测100个或以上区域的网点增大值并求加权平均，既考虑了墨量大小对网点增大的影响，也兼顾了其他因素对网点增大影响的复杂性，能够更好地代表网点增大表现的典型特征。
如图4所示，左下表格为本文求得的青、品、黄、黑四色网点增大加权平均值，上方曲线图中四色实线为对应加权平均网点增大分布曲线；右下角表格为自定义标准网点增大值（作为补偿校正目标值），该值确定后，印前需根据此标准网点增大分布设置ICC分色曲线，图中青色虚线即为标准网点增大分布曲线。
计算网点增大补偿值，实现补偿校正
以青色为例，其他三色方法相同。获取青色从10%到90%梯级的加权平均网点增大值（如9.5%、15.1%……11.3%、7.5%）后，分别与数字文件上对应网点面积（10%、20%……80%、90%）相加，得到阶调复制值，记为C10、C20、C30、C40、C50、C60、C70、C80、C90。以0、C10、C20、C30、C40、C50、C60、C70、C80、C90、1为自变量，以当前网点反补偿设置值为因变量（若未加载反补偿曲线，则为0、10%、20%、30%、40%、50%、60%、70%、80%、90%、1），利用最小二乘法拟合四次多项式，得到青色当前阶调复制特征的关系函数。

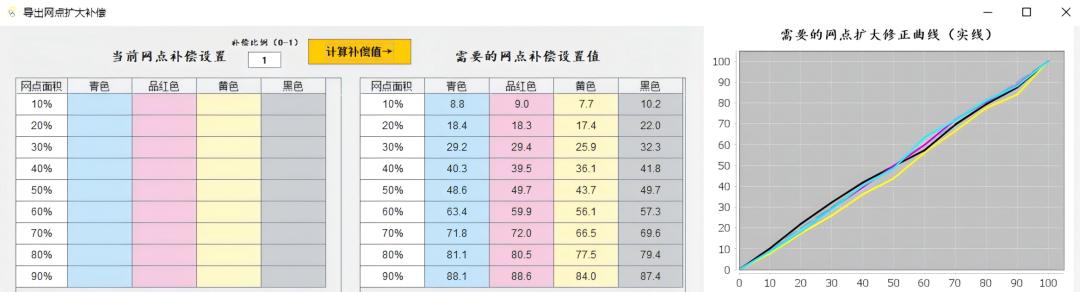

将标准要求的青色10%、20%、30%、40%、50%、60%、70%、80%、90%网点阶调增加后的目标值，即图4中右下表所示数据加上数字文件上对应原始值为自变量，利用青色当前阶调复制特征的关系函数计算得到青色网点面积校正值，如图5所示。图5左侧表格用来输入印刷当前样张时，印版所采用的网点反补偿校正值。如果当前印刷的印版没有采用反补偿校正，则此处空着，默认为数字文件的初始值，即10%、20%……80%、90%等。图5的中间表格为根据当前印刷结果和自定义的标准网点增大要求，经计算所得到的、应该被采用的网点补偿设置值。图5右边为中间表格对应的网点补偿修正曲线分布图。

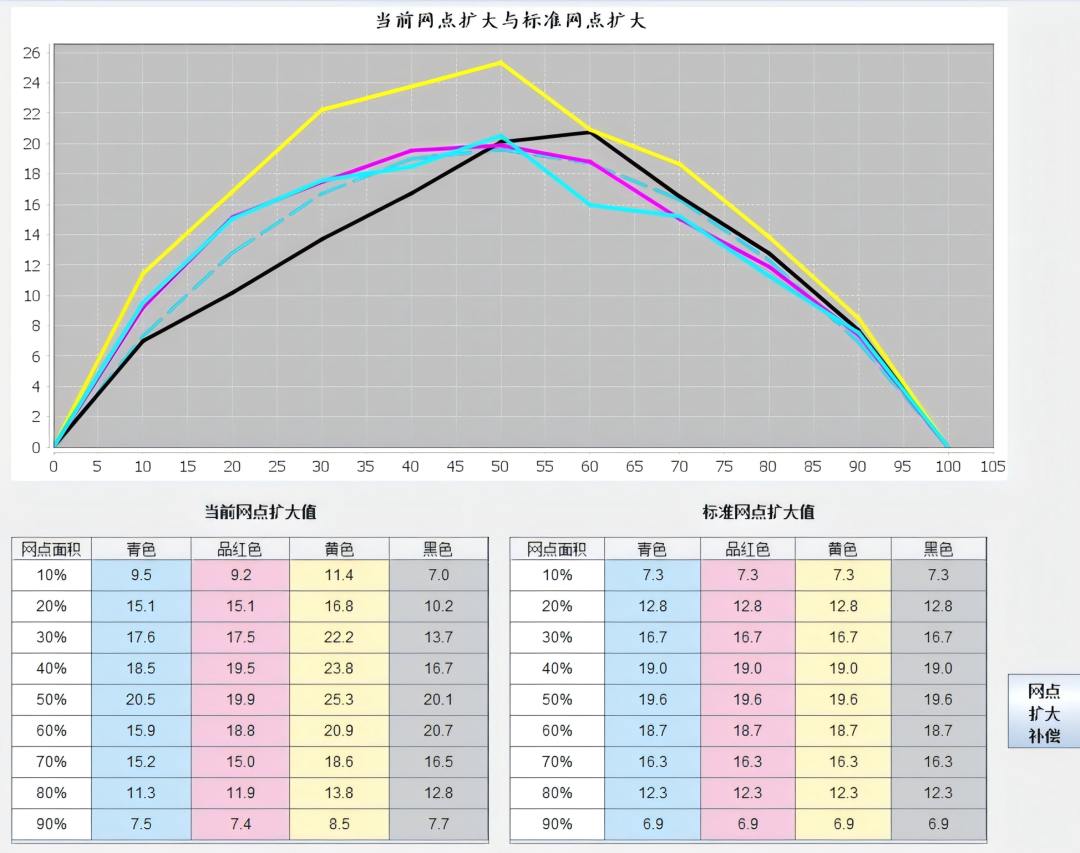

图4 加权平均网点增大
图5 网点补偿校正
在报业印刷RIP软件的反补偿设置窗口，将图5中间表格中的网点面积补偿设置值输入对应空格，生成反补偿曲线，并被RIP流程调用。
网点增大补偿校正是提升报纸印刷质量的关键环节。以往生产实践中，更换版材、纸张等主要耗材后，我们虽也印刷常规测试版，采用定点测量法检测网点面积，并根据检测值设置网点增大反补偿曲线，但图像印刷复制效果仍不够理想。采用本文所述方法进行大数据综合分析后发现，原补偿设置下的阶调复制存在明显不合理之处，与预期标准网点增大值偏差较大。重新进行网点增大分析及补偿校正设置后，阶调复制效果显著改善，图像印刷质量大幅提升。
